氣體渦輪流量計
一、概 述
ZY- LWGQ型氣體渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的新一代高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
二、產品特點
·合金渦輪，具有更高的穩流和耐腐蝕作用
·進口專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
三、儀表分類
1．按儀表功能分類LWGQ系列氣體渦輪流量計可分為3大類，即：
①氣體渦輪流量傳感器/變送器
②智能一體化氣體渦輪流量計
③智能溫壓補償一體化氣體渦輪流量計
2．功能說明
| ■ 氣體渦輪流量傳感器/變送器 | |
| 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。 | |
| 按照不同的輸出信號，該類產品可分為LWGQ-N-□型和LWGQ-A-□型 | |
| ZY-LWGQ-N-□型ZY-LWGQ-A-□型顯示方式無現場顯示無現場顯示信號輸出三線制脈沖輸出，高電平≥8V，低電平≤0.8V工況4-20mA供電電源12或24VDC24VDC防爆等級ExdIIBT6ExdIIBT6 | |
| 應用場合：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機 | |
|
|
|
| ■智能一體化氣體渦輪流量計 | |
|
一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。 |
|
| 該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGQ-B-□型和LWGQ-C-□型。 | |
| ZY-LWGQ-B-□型ZY-LWGQ-C-□型顯示方式同時顯示工作狀態下的瞬時流量、總累積流量同時顯示工作狀態下的瞬時流量、總累積流量信號輸出無工況4-20mA、工況脈沖供電電源 3V鋰電池供電（連續適用4年以上）24VDC外供電防爆等級ExdIIBT6ExdIIBT6 | |
|
應用場合： |
|
| ■智能溫壓補償一體化氣體渦輪流量計 | |
|
ZY-LWGQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。 |
|
| ※標準狀態流量（標況流量）：指在20℃、生活大氣壓下的氣體流量 | |
| 顯示方式同時顯示標準狀態下的瞬時流量、日累積流量、總累積流量以及溫度、壓力、電池電量等數據信號輸出標況4-20mA、工況脈沖信號、標況脈沖信號、IC卡信號、RS485通訊協議供電電源 采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。防爆等級ExdIIBT6 | |
|
應用場合：計量或貿易結算 |
|
詳細資料:
1.基本參數：
| 表1 |
| 儀表口徑（mm）及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接25、40可采用螺紋連接 | |
| 精度等級 | ±1.5%R、±1%R、±0.75%R（需特制） | |
| 量程比 | 1:10:1:20:1:30 | |
| 儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或鋁金；顯示器：鑄鋁 | |
| 被測介質溫度（℃） | -30℃～+80℃ | |
| 環境條件 | 溫度：-20℃～+60℃，相對濕度5%～90%，大氣壓力86～106KPa | |
| 輸出信號 |
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制～20mADC電流信號 |
|
| 供電電源 |
傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3V鋰電池 |
|
| 信號傳輸線 | ||
| 傳輸距離 | STVPV3×0.3（三線制），2×0.3（二線制） | |
| 信號線接口 | ≤1000m | |
| 防爆等級 | 內螺紋M20×1.5 | |
| 防護等級 | ExdIIBT6 | |
| IP65 |
2.測量范圍及工作壓力
| 表2 |
|
公稱通徑 （mm） |
型號 |
標準量程 （m3/h） |
擴展量程 （m3/h） |
耐壓等級 （MPa） |
安裝方式 | ||
| DN25 | LWGQ-25□ | —— | W3 | 0.5-4 | 4.0 | 法蘭（螺紋） | |
| —— | W4 | 0.7-7 | 4.0 | ||||
| —— | W5 | 1.5-15 | 4.0 | ||||
| S1 |
3-30 |
W1 | 1.5-30 | 4.0 | |||
| S2 |
4-40 |
W2 | 2-40 | 4.0 | |||
| DN40 | LWGQ-40□ | S1 | 5-50 | W1 | 2.5-50 | 4.0 | 法蘭（螺紋） |
| S2 | 8-80 | W2 | 4-80 | 4.0 | |||
| DN50 | LWGQ-50□ | S1 | 10-100 | W1 | 5-100 | 4.0 | 法蘭 |
| S2 | 15-150 | W2 | 8-150 | 4.0 | 法蘭 | ||
| DN65 | LWGQ-65□ | S | 15-200 | W | 10-200 | 1.6 | 法蘭 |
| DN80 | LWGQ-80□ | S | 15-300 | W1 | 10-300 | 1.6 | 法蘭 |
| W2 | 15-350 | 1.6 | 法蘭 | ||||
| DN100 | LWGQ-100□ | S | 20-400 | W1 | 15-400 | 1.6 | 法蘭 |
| W2 | 20-500 | 1.6 | 法蘭 | ||||
| DN125 | LWGQ-125□ | S | 20-800 | W1 | 18-800 | 1.6 | 法蘭 |
| W2 | 20-900 | 1.6 | 法蘭 | ||||
| DN150 | LWGQ-150□ | S | 50-1000 | W1 | 25-1000 | 1.6 | 法蘭 |
| W2 | 50-1200 | 1.6 | 法蘭 | ||||
| DN200 | LWGQ-200□ | S | 150-2000 | W | 80-2500 | 1.6 | 法蘭 |
| DN250 | LWGQ-250□ | S | 200-3000 | W | 150-3500 | 1.6 | 法蘭 |
| DN300 | LWGQ-300□ | S | 250-4000 | W | 200-4000 | 1.6 | 法蘭 |
注1：表2中“標準量程”中標示的測量范圍為通用測量范圍；（即適用于：LWGQ-N/A/B/C/D）
注2：表2中“擴展量程”中標示得測量范圍僅限用于“智能一體化氣體渦輪流量計”或“智能溫壓補償一體化氣體渦輪流量計” （即適用于：LWGQ-B/C/D）
選型說明:
用戶在選型時，應根據管道公稱壓力、介質高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。
| 表3 |
|
型號 |
說明 | ||||||
| ZY-LWGQ— | □ | —□ | □ | /□ | /□ | /□ | |
|
儀表 類型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|||||
| A |
變送器型：+24V供電，輸出二線制4～20mA |
||||||
| B |
智能型：鋰電池供電，現場顯示無信號輸出 |
||||||
| C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
||||||
| D |
全智能型：溫壓補償一體化，現場顯示并遠傳信號 |
||||||
|
公稱通徑及 量程范圍 |
25 |
DN 25mm |
|||||
| 40 |
DN 40 mm |
||||||
| 50 |
DN 50 mm |
||||||
| 65 |
DN 65 mm |
||||||
|
80 |
DN 80 mm |
||||||
|
100 |
DN 100 mm |
||||||
|
125 |
DN 125 mm |
||||||
|
150 |
DN 150 mm |
||||||
|
200 |
DN 200 mm |
||||||
|
250 |
DN 250 mm |
||||||
| 300 |
DN 300 mm |
||||||
| 量程范圍 |
W（x） |
擴展量程范圍，請參照Px頁表2選擇 |
|||||
|
S（x） |
標準量程范圍，請參照Px頁表2選擇 |
||||||
| 表體材質 | S |
不銹鋼 |
|||||
| L |
鋁合金 |
||||||
| 機芯材質 | S |
防腐ABS |
|||||
| L |
鋁合金 |
||||||
| N |
無特殊結構 |
||||||
| A |
氧氣專用 |
||||||
| B |
壓縮空氣專用 |
||||||
例：選用一臺不銹鋼材質，溫壓補償一體化氣體渦輪流量計來測量氧氣，用戶工況測量范圍為3-50m3/h,型號為：HD-LWGQ-D-40W1/S/S/A
安裝尺寸：

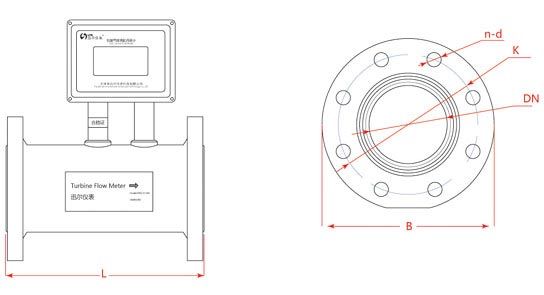

流量計外形如圖所示，具體尺寸見表6
注：圖1所示為溫壓補償型儀表外形。
同口徑所有型號儀表傳感器部分尺寸一致。
